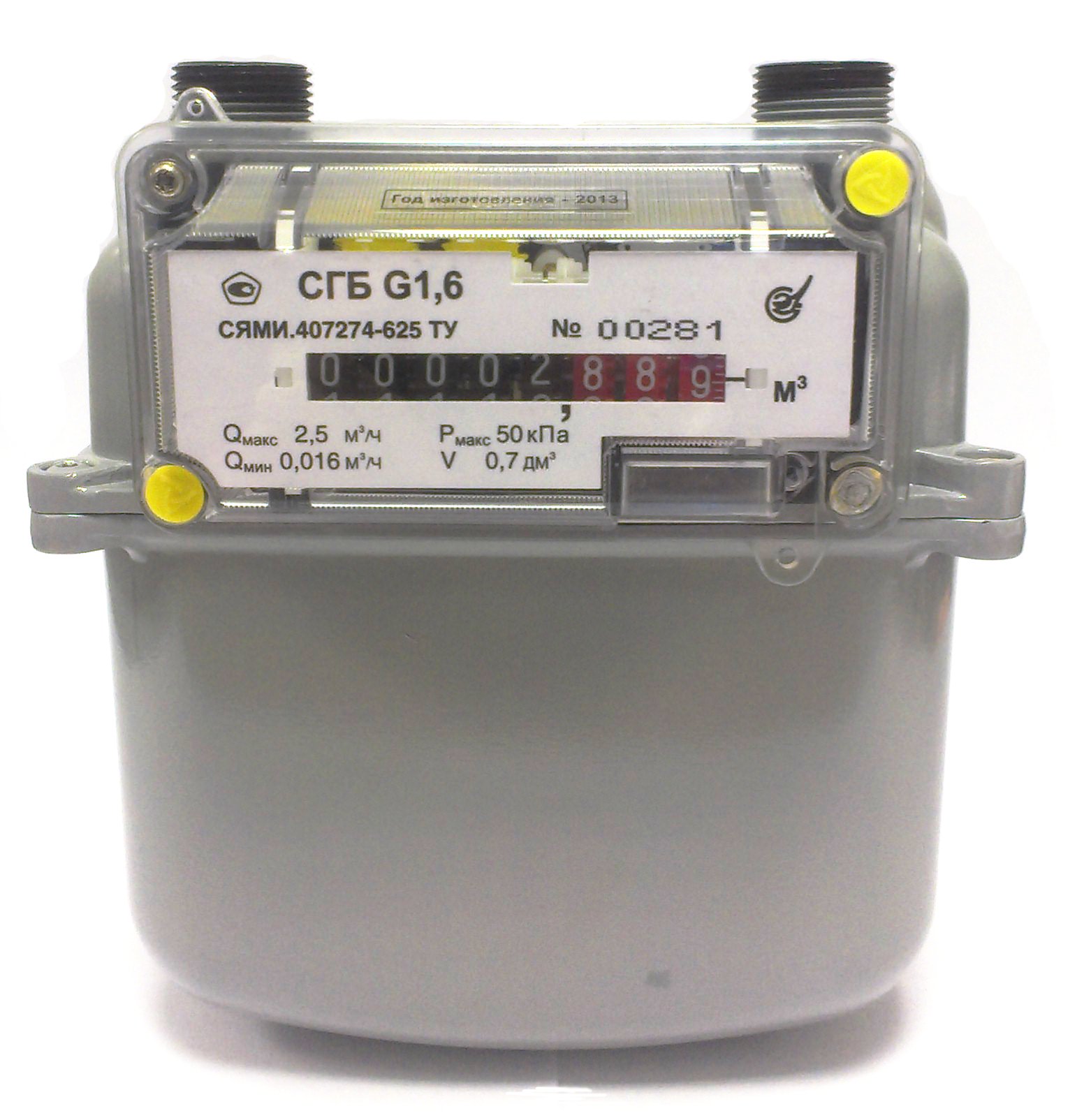

Счетчик газа СГБ G1,6
Счетчик газа СГБ G1.6
Бытовые квартирные счетчики газа с возможностью подключения НЧ-датчика. Компактный дизайн, надежность, долговечность, высокая степень защиты от коррозии, не требуют технического обслуживания. Аналог бытового счетчика газа Gallus G1,6.
| Наименование | Цена |
| с горизонтальным присоединением | |
| Счетчик газа СГБ 1,6 (левый) | по запросу |
| Счетчик газа СГБ 1,6 (правый) | по запросу |
| Счетчик газа СГБ 2,5 (левый) | по запросу |
| Счетчик газа СГБ 2,5 (правый) | по запросу |
| Счетчик газа СГБ 4 (левый) | по запросу |
| Счетчик газа СГБ 4(правый) | по запросу |
| с вертикальным присоединением | |
| Счетчик газа СГБ 2,5 (левый) | 1800 руб. |
| Счетчик газа СГБ (правый) | 1800 руб. |
| Счетчик газа СГБ (левый) | 1800 руб. |
| Счетчик газа СГБ (правый) | 1800 руб. |
В наличии газовые счетчики с соединительной резьбой 3/4", остальные размеры - на заказ.
Уникальный счётчик газа СГБ G1,6 , прекрасно подойдет на замену счетчикам с резьбой ¾'', межосевым расстоянием 110 мм и номинальной пропускной способностью 1,6 кубометра в час. Очень удобен для тех, кто ищет счетчик именно с такими данными. Покупка данного счётчика позволит вам не тратить дополнительные расходы для проведения сварных работ.
Уникальный в своём роде газовый счетчик. Прекрасно подойдет как в качестве первичной установки, так и в замене счетчика на новый. СГБ G 1,6 это интересное решение для тех, кому нужна точность и уверенность. Отличное качество, гарантия от производителя!
Технические характеристики счетчика газа СГБ G1,6
| Наименование | Характеристики |
| Измеряемая среда (тип газа) |
Природный газ, сжиженный нефтяной газ и некорродирующие газы |
| Циклический объем, дм3 | 0,7 |
| Рабочая температура, оС | от -20 до + 50 |
| Температура хранения, оС | от – 40 до + 60 |
| Максимальное рабочее давления, бар | 1 |
| Диапазон измерений, м3/час | Qмин. = 0,016; Qмакс. = 3 |
| Импульсный генератор | Стандартный Опция 0,01 м3/импульс, 0,1 м3/импульс или 1 м3/импульс |
| Импульсный передатчик | НЧ-система. Соединительный блок |
| Металл корпуса | Алюминиевый сплав |
| Цвет | Светло-серый RAL 7040 (другие опции – на заказ) |
| Соединительные резьбы | М26 × 1.5; М30 × 2 3/4" |
| Диаметр ведущего вала, мм | 19 |
| Межповерочный интервал | 10 лет |
Мембранный счётчик СГБ G1.6 состоит из 4 основных частей
1) Измерительного устройства с:
- 4 измерительными камерами
- Одной системой распределения с поворотным клапаном
- Одним выпускным патрубком
- Ограничителем обратного хода, который предотвращает движение в обратном направлении в случае вмешательства
Все материалы были выбраны за их превосходную стойкость к воздействию химикатов и газов.
2) Алюминиевого газонепроницаемого корпуса защищённого от коррозии
3) Передаточного механизма, который передаёт возвратно-поступательное движение на механическое отсчётное устройство с роликовым сумматором
4) Механического отсчётного устройства с роликовым сумматором в кубических метрах, которое включает дополнительный магнит для вырабатывания импульсов и может быть заменён на импульсный передатчик версии IP67 при наличии определённых окружающих условий.
Применение
Квартирные мембранные счётчики СГБ G1.6 обычно применяются в области жилищно-коммунального хозяйства, где требуется точность при интенсивности подачи газа от низкой до средней. Они разработаны для использования с природным газом, сжиженным нефтяным газом и некорродирующими газами.
Соответствуя нормам EN1359 и O.I.M.L., счётчики также соответствуют любым другим национальным метрологическим стандартам и при проведении предварительных испытаний на стенде счётчики будут испытаны на 100% соответствие требованиям национальных стандартов покупателя.
При своём суперкомпактном дизайне надёжный счётчик СГБ G1.6 гарантирует устойчивый уровень точности и стабильности с течением времени и является идеальным для удовлетворения нужд газового рынка.
На заказ данные счётчики готовы к дистанционному считыванию данных и их последующей обработке.
Принцип работы счетчика газа СГБ G1.6
Движение мембраны вызывается перепадом давления между входом и выходом счётчика. Газ входит с одной стороны мембраны, в то время как с другой стороны мембраны он выходит через отдельный канал на клапане. Когда одна сторона полная, поворотный моноклапан переходит в следующее положение, позволяя газу заполнить пустую сторону. Передаточный механизм передаёт возвратно-поступательное движение на механическое отсчётное устройство с роликовым сумматором.
