Монтаж счетчиков газа типа ВК G1,6-G6 без проведения сварочных работ

Монтаж счетчиков газа типа ВК G1,6-G6 без проведения сварочных работСуществует много способов монтажа бытовых счётчиков газа в частных домах и индивидуальных квартирах. При монтаже счётчиков используются как металлические, так и полиэтиленовые трубы. Крепление счётчиков с помощью металлических труб требует проведения сварочных работ. Такой способ используется при монтаже счётчиков в новых строящихся домах, которые в соответствие с действующими правилами в обязательном порядке должны быть оснащены приборами учета, в том числе счётчиками газа.

В соответствие с Федеральным законом № 261 до 1 января 2015 года приборами учёта должны быть оснащены все без исключения потребители энергоносителей.

Возникают некоторые трудности при дооснащении потребителей газа, проживающих в домах старого фонда, приборами учёта. Ранее при строительстве домов наличие газовых счётчиков не предусматривалось и в большинстве случаев их монтаж вызывает большие затруднения. При монтаже счётчиков газа в домах старого фонда наиболее эффективным и безопасным является монтаж счётчиков с помощью гибкой гофрированной подводки. Возможность применения гибкой подводки отражена в СП 42-101-2003 „Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”, раздел 6 „Газопроводы и газоиспользующее оборудование” и в СНиП 42-01-2002 „Газораспределительные системы”, раздел 7 „Внутренние газопроводы”. Выпускаемая рядом предприятий гибкая подводка имеет различное конструктивное исполнение, но она всегда должна быть стойкой к транспортируемому газу при заданных значениях давления и температуры, и иметь Российский Сертификат Соответствия.

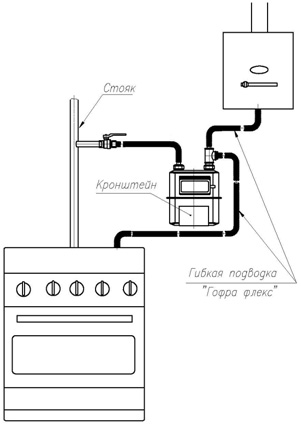

Монтаж счетчиков газа типа ВК G1,6 Монтаж счетчиков газа типа ВК G1,6

На приведенном выше рисунке показан вариант установки счетчика ВК с помощью гибкой подводки вместо труб. Всем этим требованиям отвечает универсальная легкогнущаяся подводка из нержавеющей стали типа “Гофра Флекс”.

На подводку типа “Гофра Флекс” получены Разрешение на применение и Сертификат Соответствия. Монтаж с помощью гибкой подводки типа “Гофра Флекс” позволяет провести все работы без применения сварки, работы весьма дорогостоящей и опасной для небольшого жилого помещения. Гибкая подводка, может без применения специальных приспособлений легко изгибаться в любом направлении. Число изгибов, без каких либо повреждений и нарушений герметичности исчисляется несколькими десятками раз, сила растяжения гофр: около 180 кгс/см 2. Важным условием при монтаже с помощью гибкой подводки является дополнительное крепление счетчика, предотвращающее его проворот на присоединительных фитингах. В качестве дополнительного крепления применяются кронштейны различного вида или хомуты. Вид дополнительного крепления, длина гибкой подводки определяются индивидуальными особенностями расположения газовых стояков и наличием у потребителя того или иного газоиспользующего оборудования.

Несмотря на появление новых типов счетчиков газа, действующих на других принципах измерений, диафрагменные счетчики газа по прежнему являются самыми надежными и наиболее распространенными бытовыми счетчиками газа в России и во всем мире.

Применение подводки из нержавеющей стали типа “Гофра Флекс” позволяет добавить к преимуществам самих диафрагменных счетчиков газа типа ВК G1,6 (G2,5; G4; G6) еще и удобство быстрой установки, а также получить значительную экономию средств по сравнению с монтажем с применением сварки.

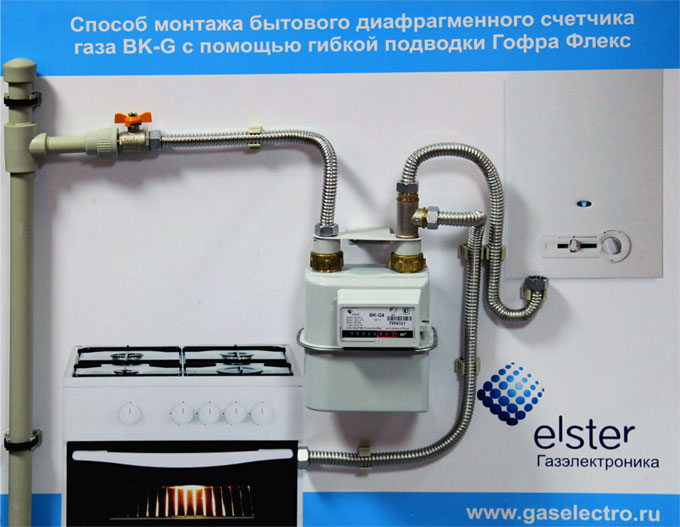

Монтаж счетчиков газа типа ВК

На подводку типа “Гофра Флекс” получены Разрешение на применение и Сертификат Соответствия. Монтаж с помощью гибкой подводки типа “Гофра Флекс” позволяет провести все работы без применения сварки, работы весьма дорогостоящей и опасной для небольшого жилого помещения. Гибкая подводка, может без применения специальных приспособлений легко изгибаться в любом направлении. Число изгибов, без каких либо повреждений и нарушений герметичности исчисляется несколькими десятками раз, сила растяжения гофр: около 180 кгс/см 2. Важным условием при монтаже с помощью гибкой подводки является дополнительное крепление счетчика, предотвращающее его проворот на присоединительных фитингах. В качестве дополнительного крепления применяются кронштейны различного вида или хомуты. Вид дополнительного крепления, длина гибкой подводки определяются индивидуальными особенностями расположения газовых стояков и наличием у потребителя того или иного газоиспользующего оборудования.

Монтаж газового счетчика видео

Источник: Elster Газэлектроника
